Bomba Flygt con impulsor N (inatascable)

Modelo 3202 (alto caudal)

Características del producto

  • Impulsor «N». Bombas autolimpiantes de alta eficiencia sostenida.
  • Bomba sumergible con bridas perforadas, sin conexión mecánica predeterminada.
  • Aptos para instalación «P» o «S».
  • Hidráulicas disponib les SH, HT y LT. «MT y SH (En la otra página)».
  • Protección térmica incorporada en el bobinado. Bimetalica (Clicson)
  • Protección FLS incorporada en cámara de inspección (Sensor de humedad).
  • Frecuencia: 50 / 60Hz.
  • Cable estándar: 10 mts (Mayor longitud bajo pedido).

Curvas agrupadas

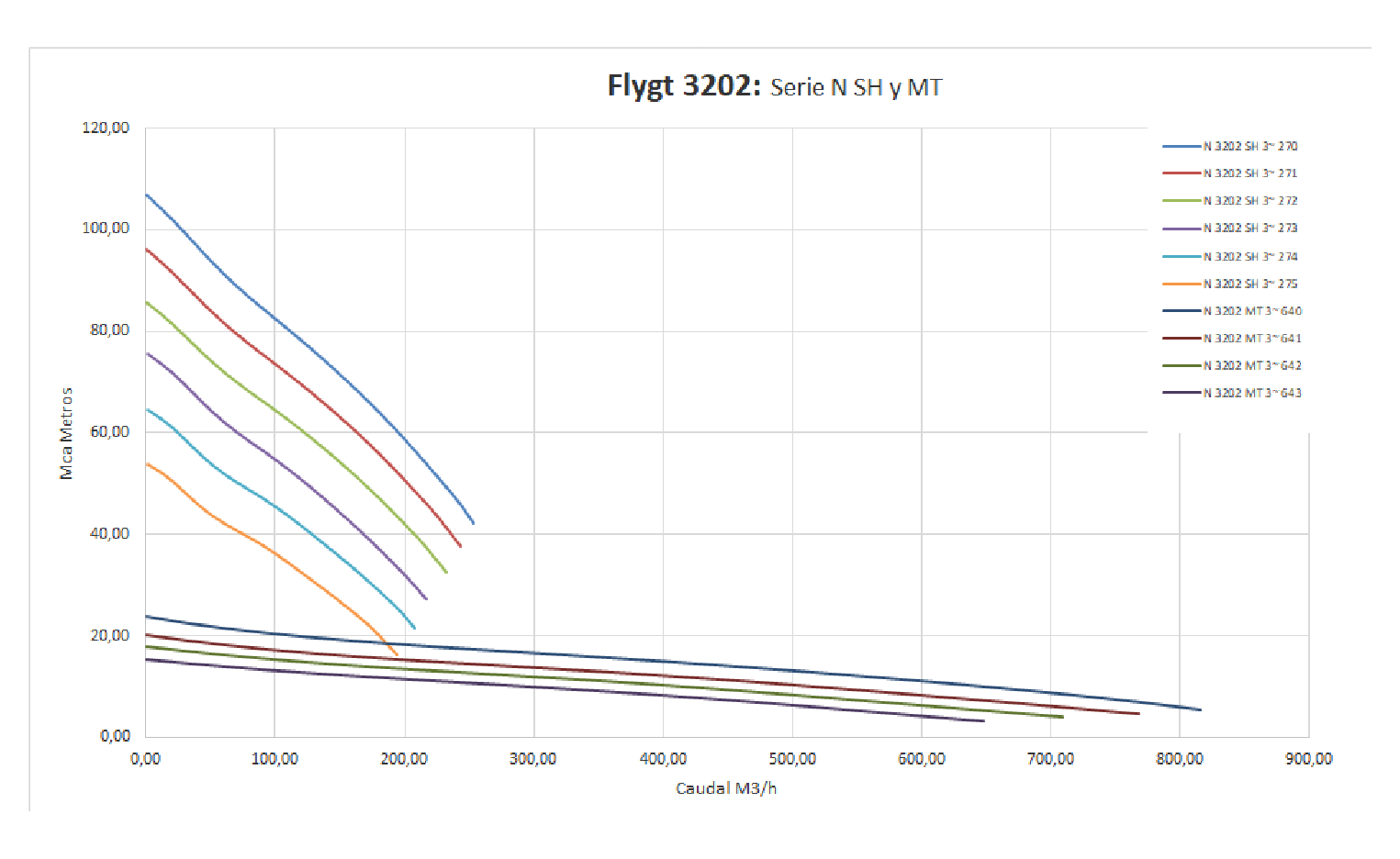

3202-01

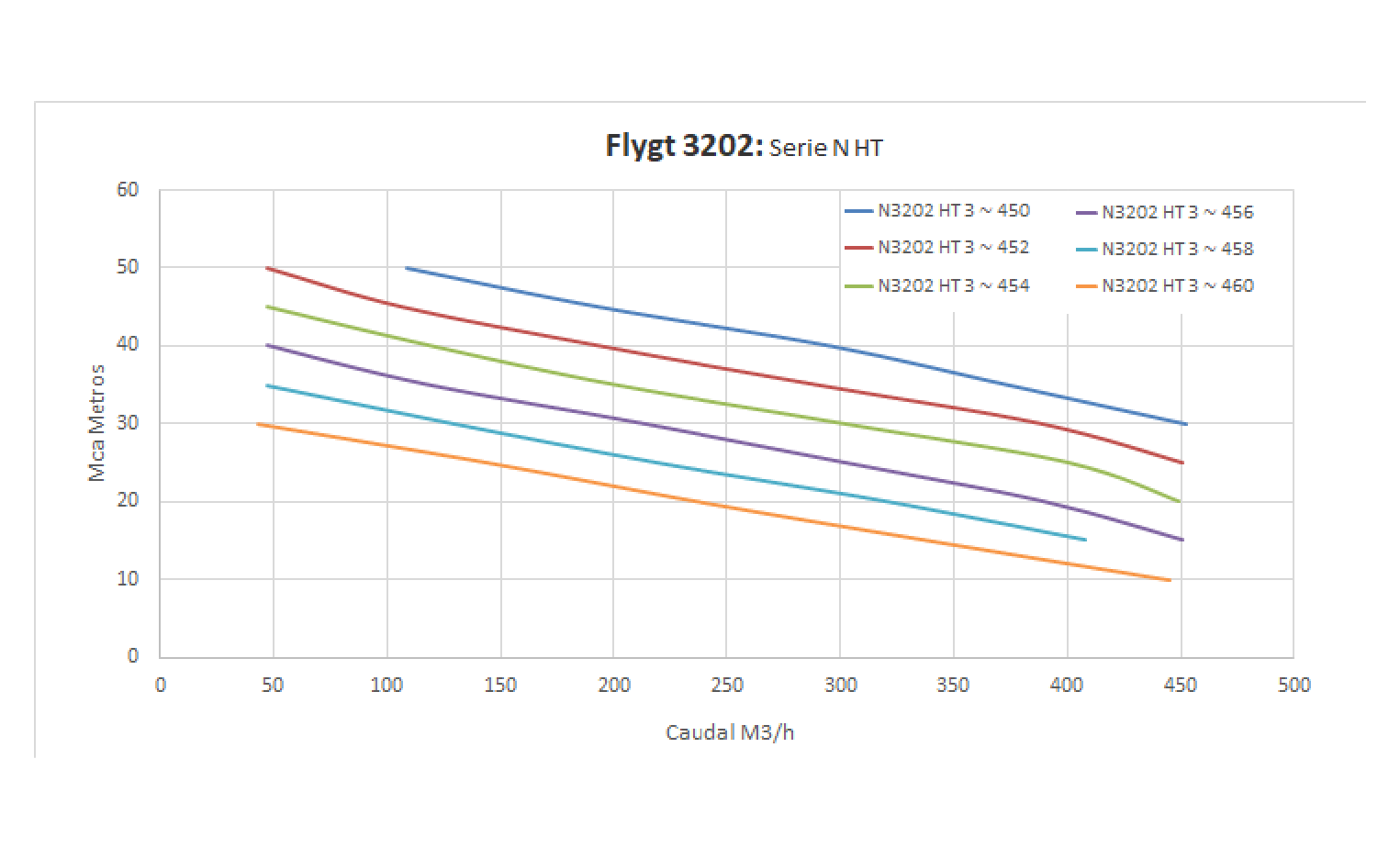

3202-02

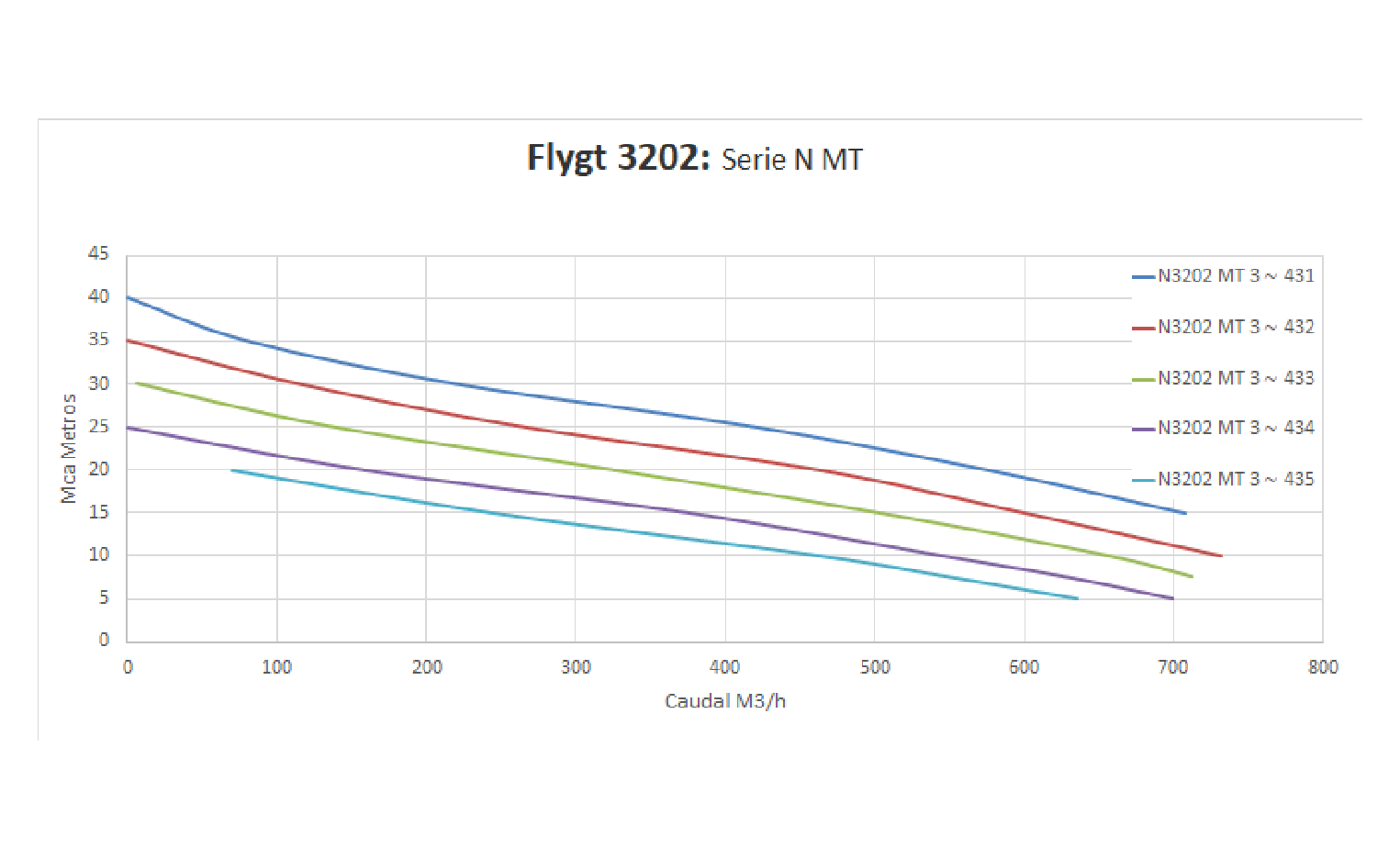

3202-03

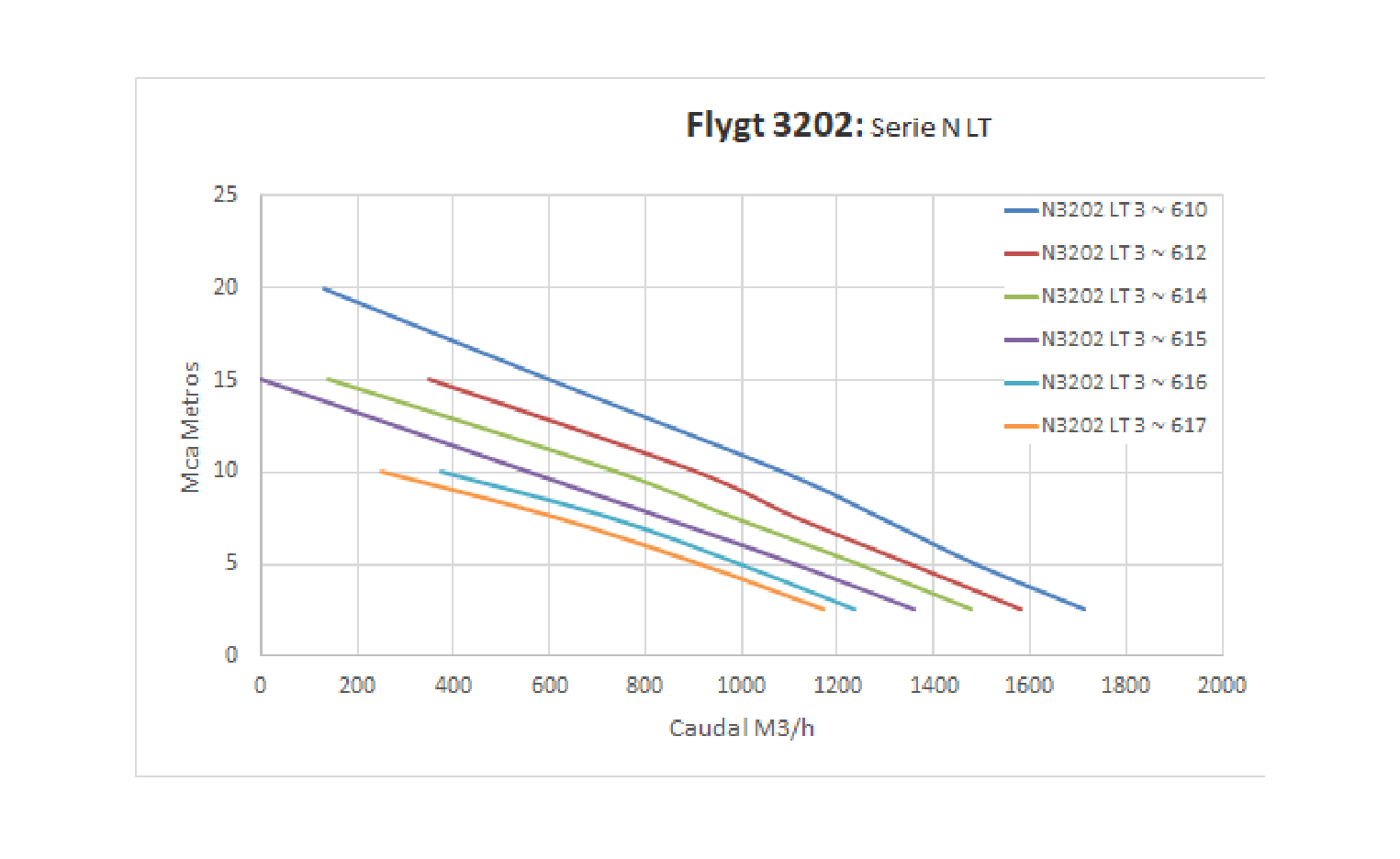

3202-04
Bomba Curva Descripción Salida Motor Protección Admite válvula de limpieza Altura Metros
Potencia Polos Tensión Conex. Fases Cable 10 15 20 25 30 35 40 45 50

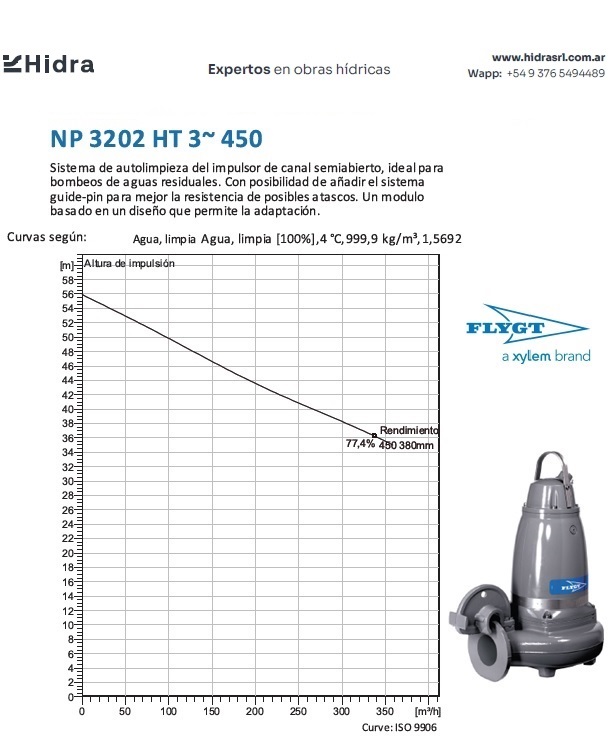

NP/NS 3202.180 HT
450
Bomba N 3202; Impulsor: N, Cast iron; Instalación: P. DN 150 (6") 45 kW 4-polos 400V D 3-ph 4G16+S(2x0.5) Térmica en bobinado/FLS SI 452 374 296 194 109
NP/NS 3202.180 HT

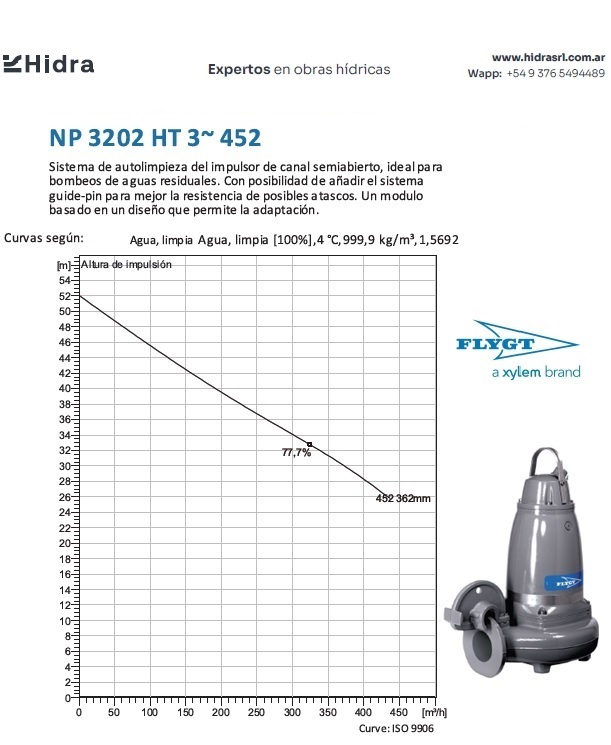

452
Bomba N 3202; Impulsor: N, Cast iron; Instalación: P. DN 150 (6") 45 kW 4-polos 400V D 3-ph 4G16+S(2x0.5) Térmica en bobinado/FLS SI 451 389 290 194 107 47
NP/NS 3202.180 HT

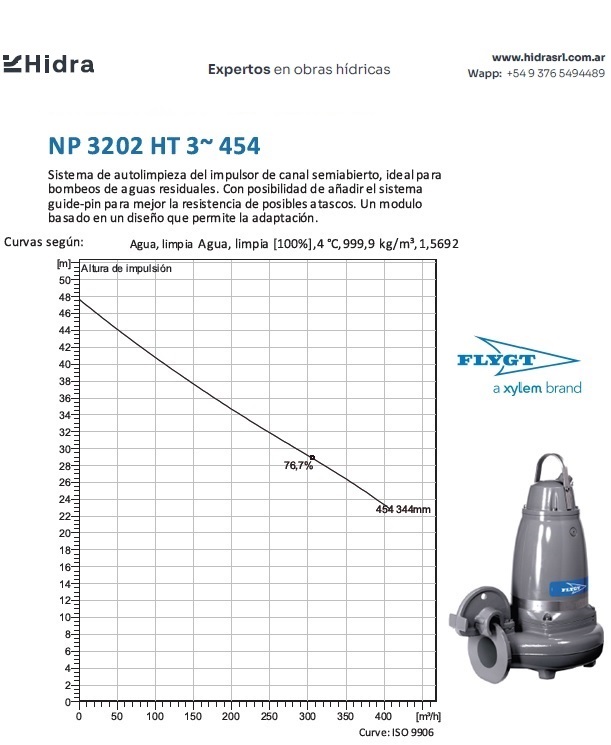

454
Bomba N 3202; Impulsor: N, Cast iron; Instalación: P. DN 150 (6") 45 kW 4-polos 400V D 3-ph 4G16+S(2x0.5) Térmica en bobinado/FLS SI 449 387 301 200 119 47

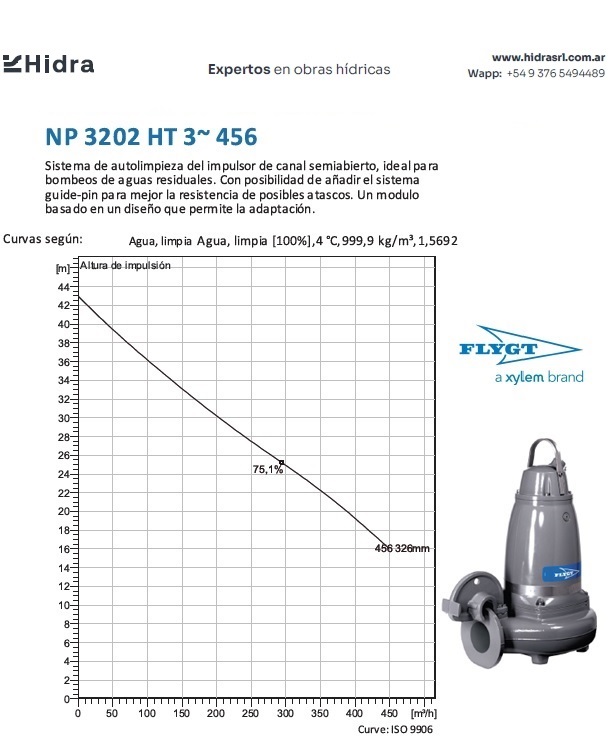

NP/NS 3202.180 HT
456
Bomba N 3202; Impulsor: N, Cast iron; Instalación: P. DN 150 (6") 37 kW 4-polos 400V D 3-ph 4G16+S(2x0.5) Térmica en bobinado/FLS SI 451 389 301 212 117 47

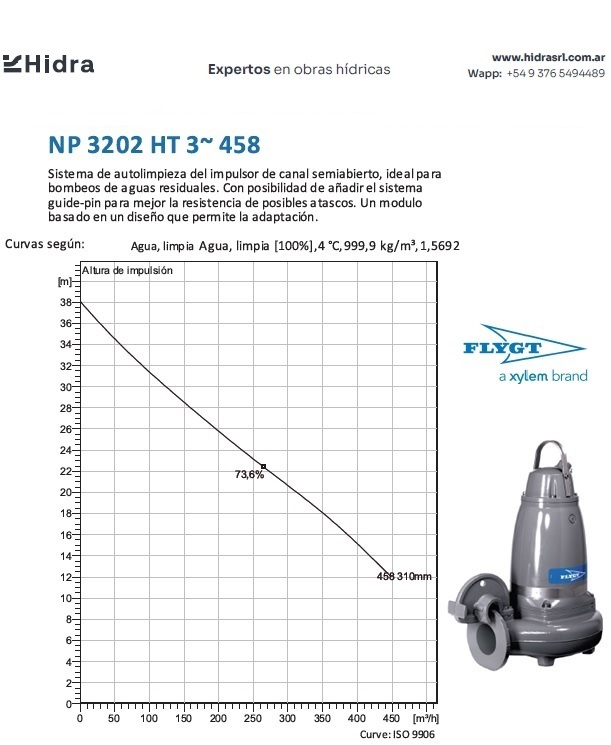

NP/NS 3202.180 HT
458
Bomba N 3202; Impulsor: N, Cast iron; Instalación: P. DN 150 (6") 30 kW 4-polos 400V D 3-ph 7G4+2X1.5 Térmica en bobinado/FLS SI 408 320 219 130 47
NP/NS 3202.180 HT
460
Bomba N 3202; Impulsor: N, Cast iron; Instalación: P. DN 150 (6") 30 kW 4-polos 400V D 3-ph 4G16+S(2x0.5) Térmica en bobinado/FLS SI 445 340 238 145 43 Caudal (m3/H)
Bomba Curva Descripción Salida Motor Protección Admite válvula de limpieza Altura Metros
Potencia Polos Tensión Conex. Fases Cable 2,5 5 7,5 10 15 20 25 30 35 40
NP/NS 3202.180 MT

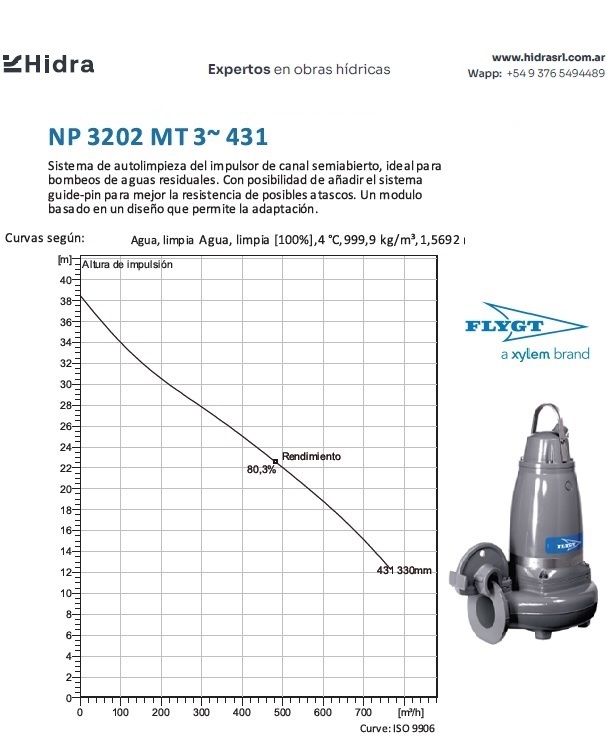

431
Bomba N 3202; Impulsor: N, Cast iron; Instalación: P. DN 200 (8") 45 kW 4-polos 400V D 3-ph 4G16+S(2x0.5) Térmica en bobinado/FLS SI 708 576 420 220 80 0

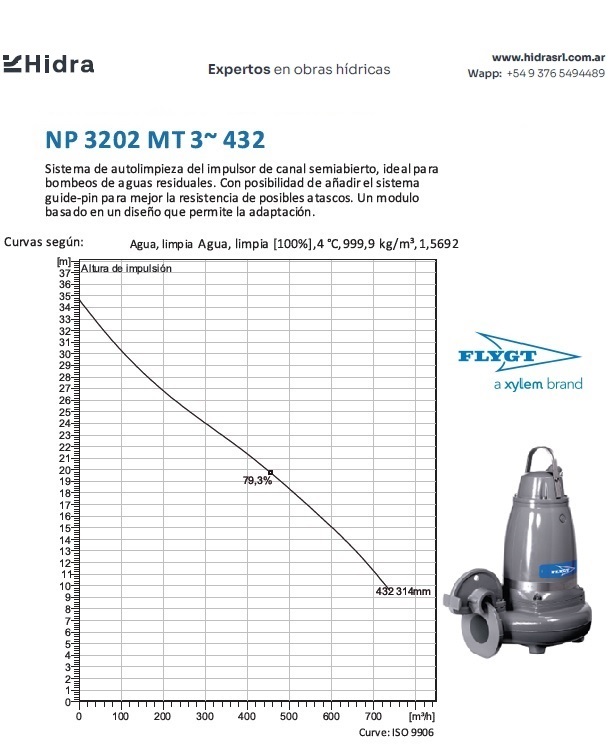

NP/NS 3202.180 MT
432
Bomba N 3202; Impulsor: N, Cast iron; Instalación: P. DN 200 (8") 37 kW 4-polos 400V D 3-ph 7G6+S(2x0.5) Térmica en bobinado/FLS SI 732 633 462 264 114 0
NP/NS 3202.180 MT
433
Bomba N 3202; Impulsor: N, Cast iron; Instalación: P. DN 200 (8") 30 kW 4-polos 400V D 3-ph 7G4+2X1.5 Térmica en bobinado/FLS SI 712 654 500 322 135 6

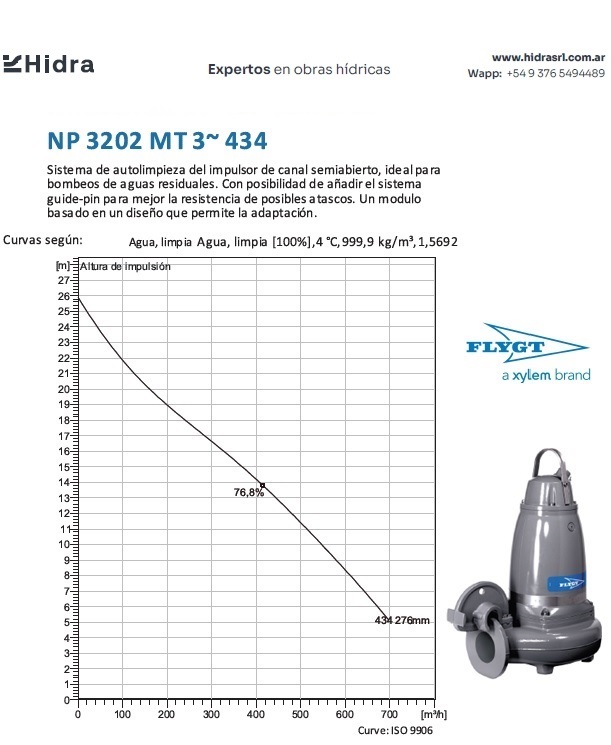

NP/NS 3202.180 MT
434
Bomba N 3202; Impulsor: N, Cast iron; Instalación: P. DN 200 (8") 30 kW 4-polos 400V D 3-ph 7G4+2X1.5 Térmica en bobinado/FLS SI 700 630 546 377 160 0
NP/NS 3202.180 MT

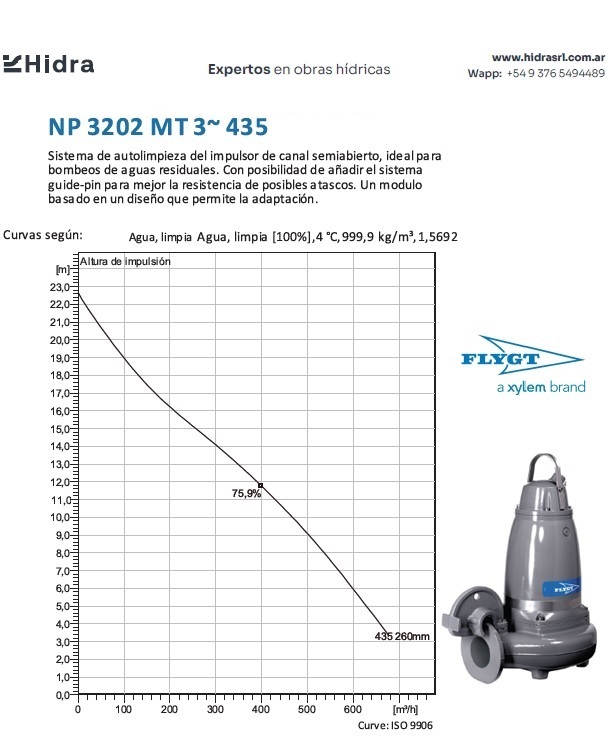

435
Bomba N 3202; Impulsor: N, Cast iron; Instalación: P. DN 200 (8") 30 kW 4-polos 400V D 3-ph 7G4+2X1.5 Térmica en bobinado/FLS SI 635 551 463 245 70 Caudal (m3/H)
Bomba Curva Descripción Salida Motor Protección Admite válvula de limpieza Altura Metros
Potencia Polos Tensión Conex. Fases Cable 2,5 5 7,5 10 15 20
NP/NS 3202.180 LT
610
Bomba N 3202; Impulsor: N, Cast iron; Instalación: P. DN 300 (12") 37 kW 6-polos 400V D 3-ph 4G16+S(2x0.5) Térmica en bobinado/FLS SI 1715 1485 1290 1088 606 133
NP/NS 3202.180 LT
612
Bomba N 3202; Impulsor: N, Cast iron; Instalación: P. DN 300 (12") 30 kW 6-polos 400V D 3-ph 7G4+2X1.5 Térmica en bobinado/FLS SI 1582 1347 1112 903 348
NP/NS 3202.180 LT
614
Bomba N 3202; Impulsor: N, Cast iron; Instalación: P. DN 300 (12") 30 kW 6-polos 400V D 3-ph 4G6+2X1.5 Térmica en bobinado/FLS SI 1479 1239 982 737 140
NP/NS 3202.180 LT
615
Bomba N 3202; Impulsor: N, Cast iron; Instalación: P. DN 300 (12") 22 kW 6-polos 400V D 3-ph 7G6+S(2x0.5) Térmica en bobinado/FLS SI 1357 1105 834 554 1
NP/NS 3202.180 LT

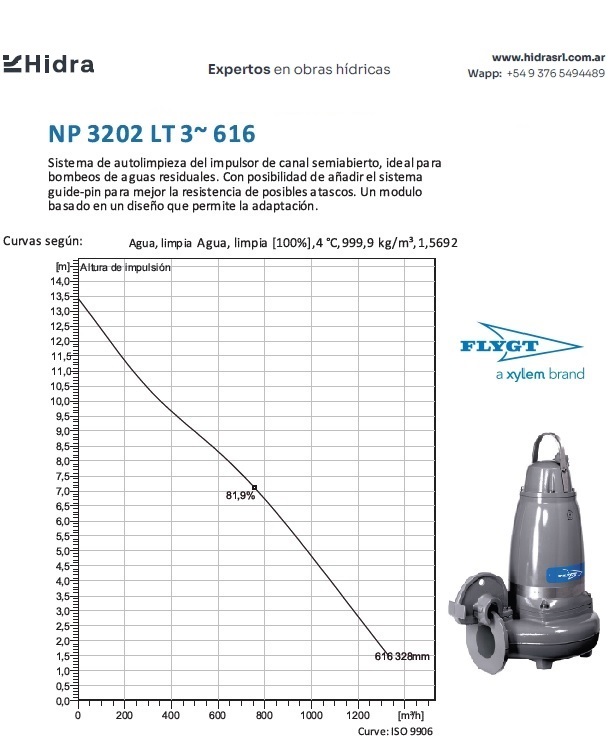

616
Bomba N 3202; Impulsor: N, Cast iron; Instalación: P. DN 300 (12") 22 kW 6-polos 400V D 3-ph 4G6+2X1.5 Térmica en bobinado/FLS SI 1235 993 727 377
NP/NS 3202.180 LT

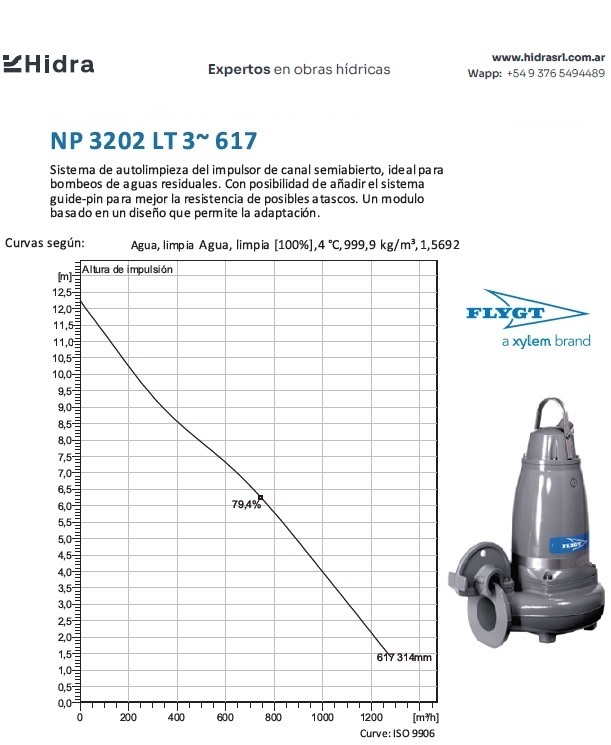

617
Bomba N 3202; Impulsor: N, Cast iron; Instalación: P. DN 300 (12") 22 kW 6-polos 400V D 3-ph 4G6+2x1.5 Térmica en bobinado/FLS SI 1171 909 614 250 Caudal (m3/H)
