Actuadores
"Modulante /Regulación"
(15-4.000 Nm) (SAR)

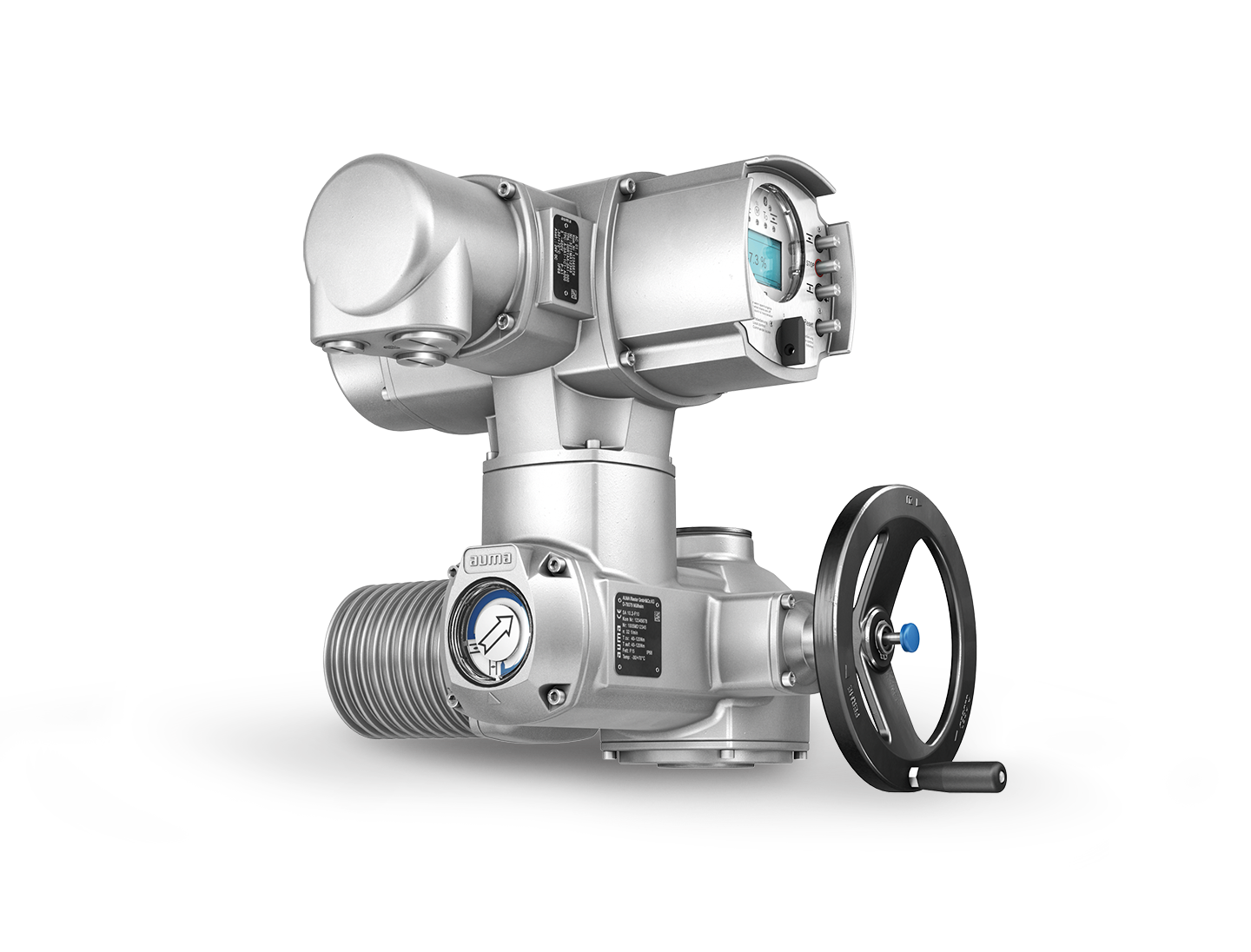

Los actuadores multivueltas de la serie SAR se han diseñado
para el servicio de «regulación».

Principales características

  • Protección de par, protege el actuador ente una sobrecarga u obstrucción de la válvula.
  • Finales de carreras programables.
  • Protección conta sobre temperatura del motor (140 °C).
  • Visualización de posicionamiento cerrado, abierto, intermedio (opcional).
  • Resistencia interna de calefacción, reduce la formación de condensados.
  • P68 significa protección frente a la inundación hasta un máximo de 8 M.C.A durante un tiempo máximo de 96 horas, Son posibles hasta 10 operaciones durante la inmersión.
  • Tensiones de trabajo (Pag. 70):
    Trifásicas (VCA): 220; 230; 240; 380; 400; 415; 500; 525; 660; 690 (50 Hz).
    Monofásicas (VCA): 230 (50Hz).
    DVC: 24; 48; 60; 110; 220.

Tipos de comando para operación

Remota (a distancia): Mediante pulsadores externos, SCADA o lazos cerrados mediante PLC (PID).

Local: Mediante botoneras ubicadas en el equipo o gabinete externo.

Manual: Este medio es utilizado ante el corte de suministro eléctrico, pudiendo accionar válvula o compuerta mediante el volante mecánico provisto con el equipo.

Tabla de rangos

Tipo Velocidades a 50 Hz1
[1/min] 		Rango de ajuste del par de desconexión
[Nm] 		Par máximo en servicio de regulación
[Nm] 		Número de arrancadas máximo admisible2
[1/h] 		Brida de conexión de la válvula
EN ISO 5210 DIN 3210
SAR 07.2 4–90 15–30 15 1 500 F07 o F10 G0
SAR 07.6 4–90 30–60 30 1 500 F07 o F10 G0
SAR 10.2 4–90 60–120 60 1 500 F10 G0
SAR 14.2 4–90 120–250 120 1 200 F14 G1/2
SAR 14.6 4–90 250–500 200 1 200 F14 G1/2
SAR 16.2 4–90 500–1 000 400 900 F16 G3
SAR 25.1 4–11 1 000–2 000 800 300 F25 G4
SAR 30.1 4–11 2 000–4 000 1 600 300 F30 G5
