Plantas de tratamiento para líquidos cloacales

Tabla de medidas

Modelo Caudal m³/día Peso aprox (Kg) Largo Total Ancho Alto Digestor Aeróbico Reactor Biológico Sedimentador Secundario
Largo Vol (m³) Largo Vol (m³) Cant Conos Largo
PCM-30 30 5.945 8,00 1,70 3,00 1,24 6,32 3,94 20,11 1,00 2,82
PCM-50 50 6.615 9,20 1,70 3,00 1,43 7,27 4,54 23,13 1,00 3,24
PCM-75 75 10.812 11,33 2,60 3,62 1,76 16,52 5,59 52,57 1,00 3,99
PCM-100 100 11.387 10,51 3,24 3,62 1,63 19,10 5,18 60,77 1,00 3,70
PCM-150 150 12.899 12,50 3,24 3,62 1,94 22,71 6,16 72,27 2,00 4,40
PCM-200 200 14.191 14,20 3,24 3,62 2,20 25,80 7,00 82,10 2,00 5,00

Ventajas

  • Alta eficiencia de tratamiento: óptima calidad de efluente, DBO  <30ppm.
  • Posibilidad de extracción de difusores sin necesidad de vaciar el reactor y digestor.
  • Diseñado para realizar la extracción de barros sin necesidad de detener el sistema ni de perder el cultivo microbiológico.
  • Sistema de recirculación de barros con tecnología air lift, sin equipamiento electromecánico adicional y libre de mantenimiento.

Descripción

  • La planta está compuesta por un digestor de barros con capacidad para estabilizar lodo de manera aeróbica por inyección de aire mediante difusores de burbuja gruesa.
  • El reactor principal en el fondo cuenta con difusores de burbuja fina que inyectan aire a la masa líquida a los efectos de que se produzca el crecimiento bacteriológico que degradará la materia orgánica, proceso denominado estabilización por barro activado.
  • El decantador Secundario produce una corriente laminar, garantizando la decantación de barros.
  • El liquido es colectado en la parte superior por desborde en canales y de estos por cañerías a la cámara de contacto.
  • Recirculación: El barro decantado es bombeado al inicio del proceso y el excedente al digestor de lodos.

Parámetros

  • Final de proceso: DBO a 30 ppm.
  • Material: Chapa laminada de acero al carbono SAE 1010, acero inoxidable AISI 304.
  • Recubrimiento exterior: Limpieza de superficie mediante arenado, base zinc rich y pintura simétrica color 200 micrones.
  • Recubrimiento Interior Limpieza de superficie mediante arenado, base zinc rich y pintura epoxi color 200 micrones.

Composición

  • Pileta de tratamiento.
  • Membranas intercambiables.
  • Bomba air lift extractora de barros del Decantador Secundario,
  • Bomba dosadora para inyección de cloro o desinfección con ozono.
  • Bombas sopladora para alimentación de los difusores (Principal y respaldo).
  • Escalera metálica de acceso y pasarelas con barandas.
  • Callería de acero inoxidable hasta ingreso a la Planta.
  • Tanque de 500 Litros de PEAD para deposito de cloro.
  • Externo (a construir en hormigón): Cámara de contacto.
  • Campo de infiltración.

Opcionales

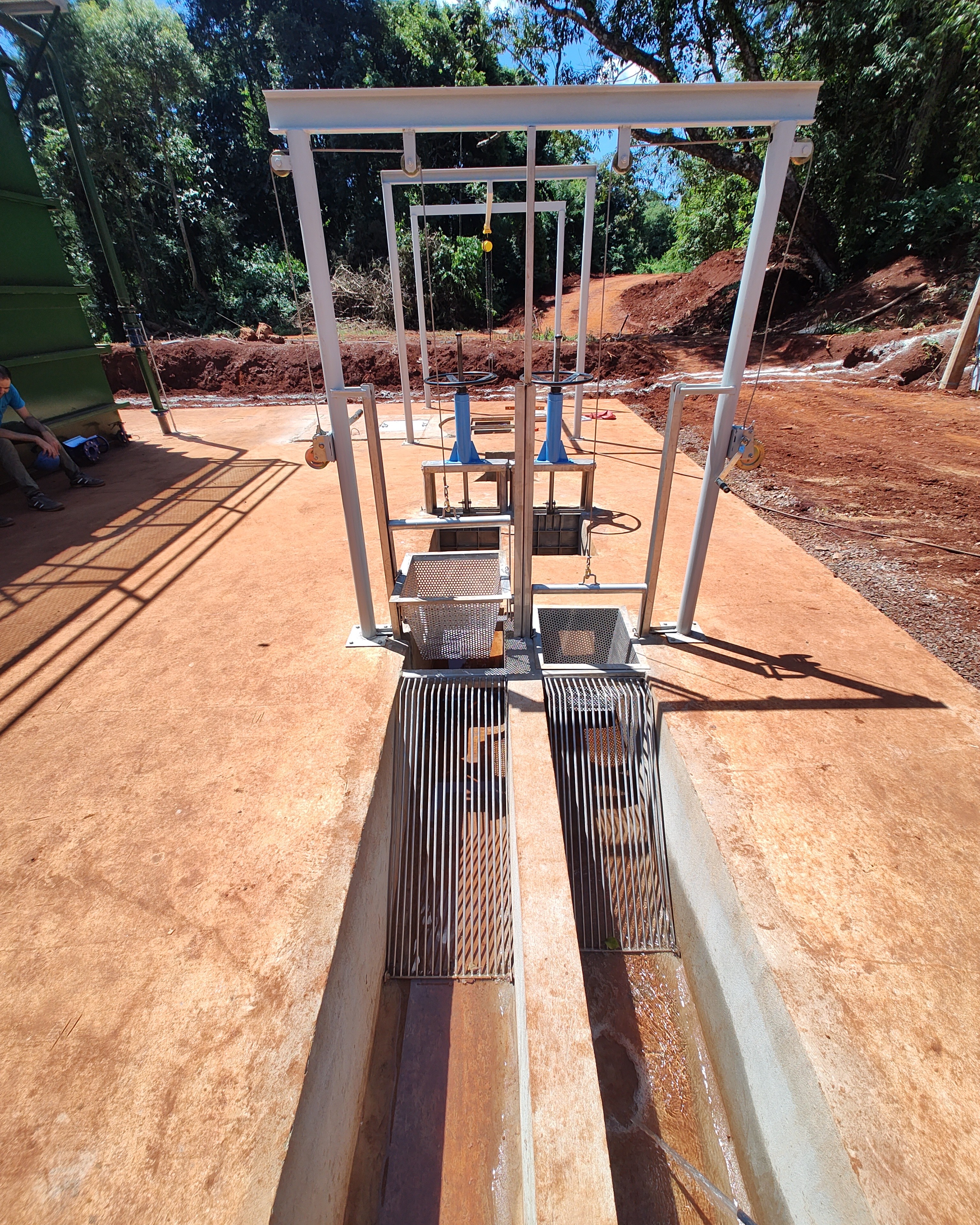

  • Sistema de phe tratamiento (canastos y rejas) contruidos en acero inoxidable AISI 304.
  • Estación elevadora con bombas Flygt.
  • Caudalímetro electromagnético.
  • Sistema de monitorpo remoto.
