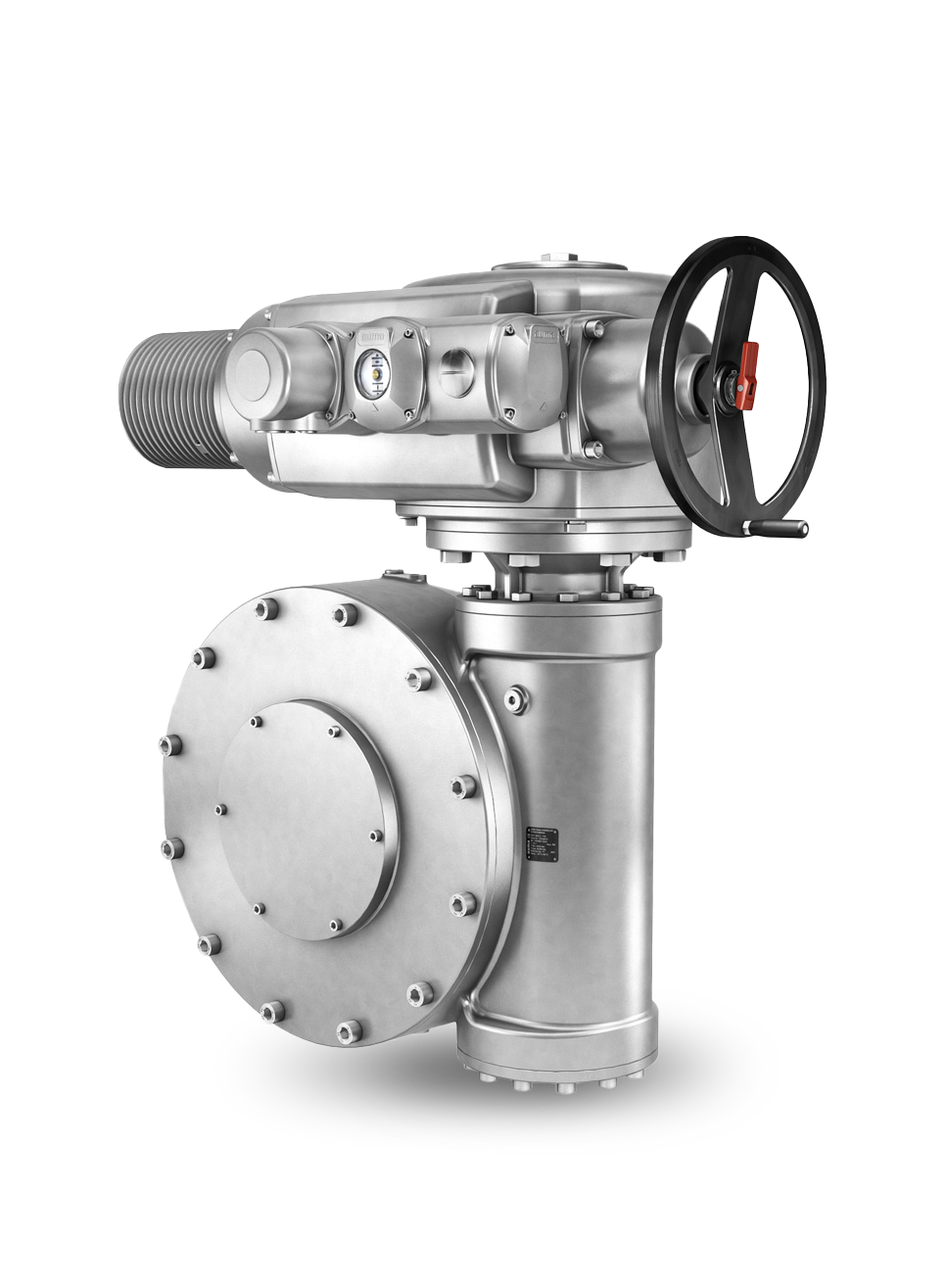

Actuadores multivueltas SA con reductores multivueltas GHT.
Los reductores sinfín GHT forman en combinación con un actuador SA un actuador multivueltas con pares de salida mayores. Con el montaje con un GHT, el rango de par de la serie SA se ultiplica prácticamente por cuatro. Estas elevadas necesidades de par se dan, ej., en grandes compuertas, presas o dampers.
Remota (a distancia): Mediante pulsadores externos, SCADA o lazos cerrados mediante PLC (PID).
Local: Mediante botoneras ubicadas en el equipo o gabinete extemo.
Manual: Este medio es utilizado ante el corte de suministro eléctrico, pudiendo accionar válvula o compuerta mediante el volante mecánico provisto con el equipo.
| Tipo | Par de válvula máx. [Nm] |
Brida EN ISO 5211 |
Desmultiplicaciones | Factor | Actuador multivueltas |
|---|---|---|---|---|---|
| GHT 320.3 | 32 000 | F48 | 10:1 | 8 | SA 30.1 |
| 15,5:1 | 12,4 | SA 25.1 | |||
| 20:1 | 16 | SA 25.1 | |||
| GHT 500.3 | 50 000 | F60 | 10,25:1 | 8,2 | SA 35.1 |
| 15:1 | 12 | SA 30.1 | |||
| 20,5:1 | 16,4 | SA 30.1 | |||
| GHT 800.3 | 80 000 | F60 | 12:1 | 9,6 | SA 35.1 |
| 15:1 | 12 | SA 35.1 | |||
| GHT 1200.3 | 120 000 | F60 | 10,25:1 | 8,2 | SA 40.1 |
| 20,5:1 | 16,4 | SA 35.1 |
