Actuadores
"On - Off /Modulante" (60-16.000 Nm)
Ideal compuertas (SA + GK)

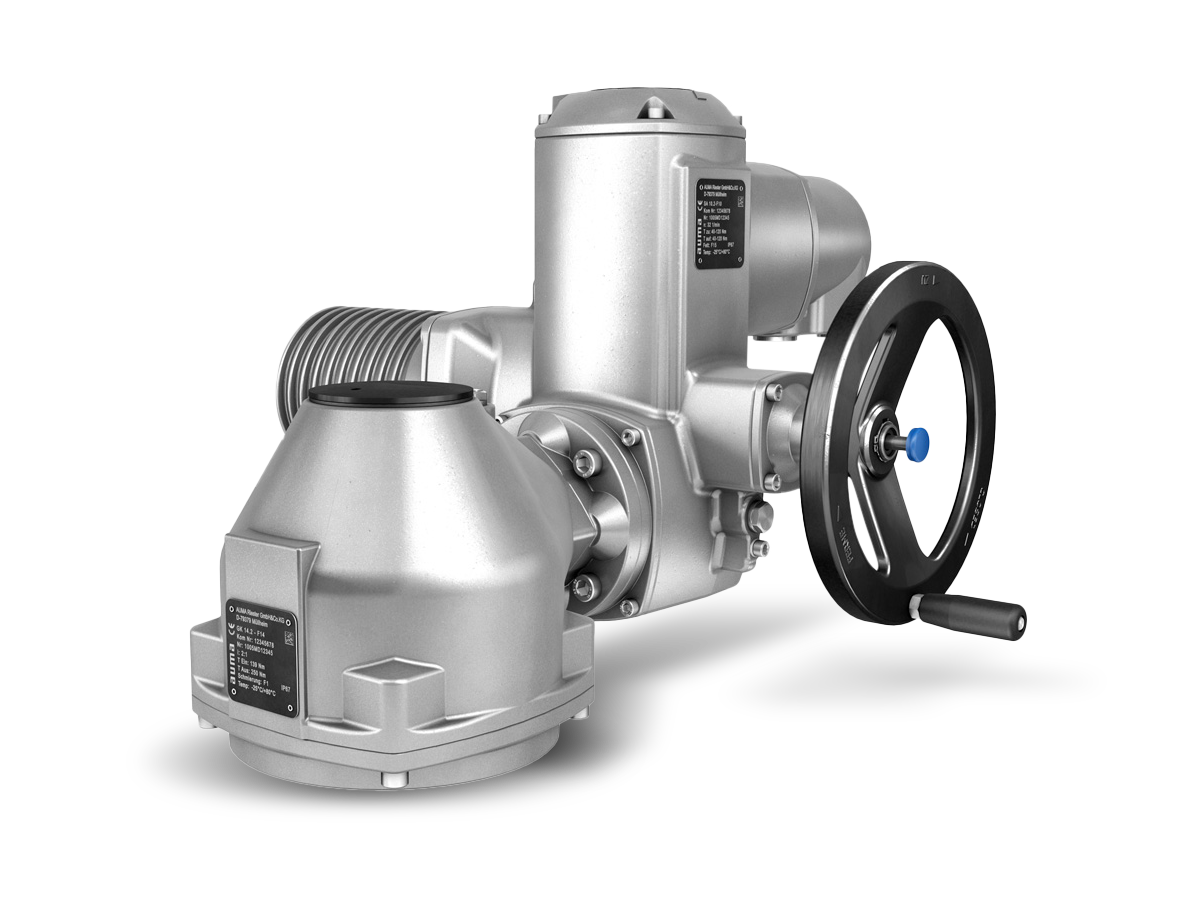

Actuadores multivueltas SA con reductores multivueltas GK

Los reductores de piñón cónico GK forman en combinación con un actuador SA un actuador multivueltas con un par de salida mayor. El eje de entrada y el de salida se encuentran en posición perpendicular entre ellos. Por ello, esta combinación es adecuada para la solución de aplicaciones especialles. Entre ellas se encuentran, p. ej., situaciones de montaje especiales o el accionamiento simultáneo de dos husillos con dos reductores GK y un actuador central. Los datos siguientes solo reflejan datos marco.

Principales características

  • Protección de par, protege el actuador ente una sobrecarga u obstrucción de la válvula.
  • Finales de carreras programables.
  • Protección conta sobre temperatura del motor (140 °C).
  • Visualización de posicionamiento cerrado, abierto, intermedio (opcional).
  • Resistencia interna de calefacción, reduce la formación de condensados.
    P68 significa protección frente a la inundación hasta un máximo de 8 M.C.A durante un tiempo máximo de 96 horas, Son posibles hasta 10 operaciones durante la inmersión.
  • Tensiones de trabajo (Pag. 70):
    Trifásicas (VCA): 220; 230; 240; 380; 400; 415; 500; 525; 660; 690 (50 Hz).
    Monofásicas (VCA): 230 (50Hz).
    DVC: 24; 48; 60; 110; 220.

Tipos de comando para operación

Remota (a distancia): Mediante pulsadores externos, SCADA o lazos cerrados mediante PLC (PID).

Local: Mediante botoneras ubicadas en el equipo o gabinete externo.

Manual: Este medio es utilizado ante el corte de suministro eléctrico, pudiendo accionar válvula o compuerta mediante el volante mecánico provisto con el equipo.

Tabla de rangos

Tipo Par de válvula máx.
[Nm]
Par de regulación
[Nm]
Brida de conexión de la válvula Desmultiplicaciones Factor Actuador multivueltas adecuado
EN ISO 5211 DIN 3210 Servicio todo-nada Servicio de regulación
GK 10.2 120 60 F10 G0 1:1 0,9 SA 07.6; SA 10.2; SA 14.2 SAR 07.6; SAR 10.2; SAR 14.2
GK 10.2 120 60 F10 G0 2:1 1,8 SA 07.6; SA 10.2; SA 14.2 SAR 07.6; SAR 10.2; SAR 14.2
GK 14.2 250 120 F14 G1/2 2:1 1,8 SA 10.2; SA 14.2 SAR 10.2; SAR 14.2
GK 14.2 250 120 F14 G1/2 2,8:1 2,5 SA 10.2; SA 14.2 SAR 10.2; SAR 14.2
GK 14.6 500 200 F14 G1/2 2,8:1 2,5 SA 10.2; SA 14.2 SAR 10.2; SAR 14.2
GK 14.6 500 200 F14 G1/2 4:1 3,6 SA 10.2; SA 14.2 SAR 10.2; SAR 14.2
GK 16.2 1 000 400 F16 G3 4:1 3,6 SA 14.2; SA 14.6 SAR 14.2
GK 16.2 1 000 400 F16 G3 5,6:1 5,0 SA 14.2; SA 14.6 SAR 14.2
GK 25.2 2 000 800 F25 G4 5,6:1 5,0 SA 14.2; SA 14.6 SAR 14.2; SAR 14.6
GK 25.2 2 000 800 F25 G4 8:1 7,2 SA 14.2; SA 14.6 SAR 14.2; SAR 14.6
GK 30.2 4 000 1 600 F30 G5 8:1 7,2 SA 14.6; SA 16.2 SAR 14.6; SAR 16.2
GK 30.2 4 000 1 600 F30 G5 11:1 9,9 SA 14.6; SA 16.2 SAR 14.6; SAR 16.2
GK 35.2 8 000 F35 G6 11:1 9,9 SA 14.6; SA 16.2
GK 35.2 8 000 F35 G6 16:1 14,4 SA 14.6; SA 16.2
GK 40.2 16 000 F40 G7 16:1 14,4 SA 16.2; SA 25.1
GK 40.2 16 000 F40 G7 22:1 19,8 SA 16.2; SA 25.1
